Mallikohtainen CANchecked MFD32 Gen2 data näyttö VW Golf MK7 -malliin.

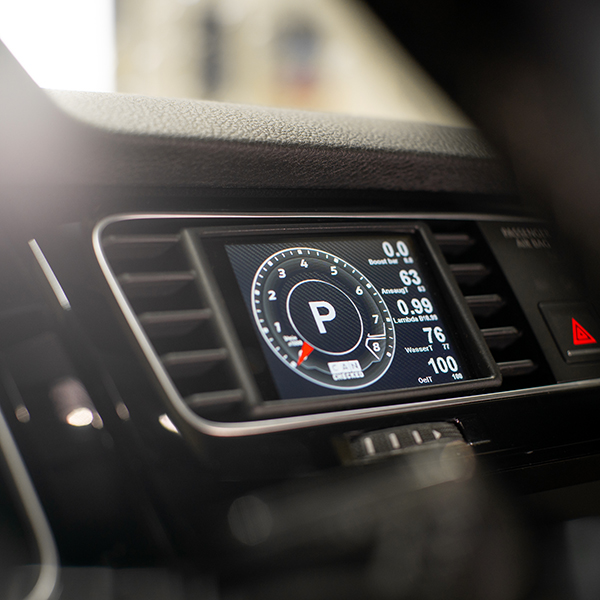

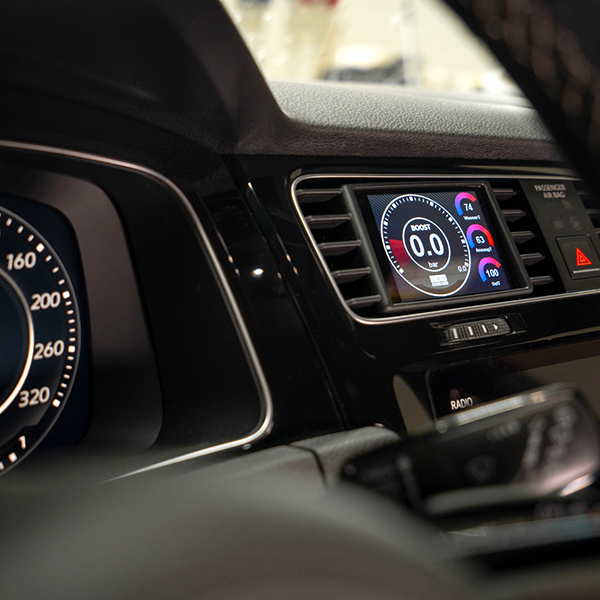

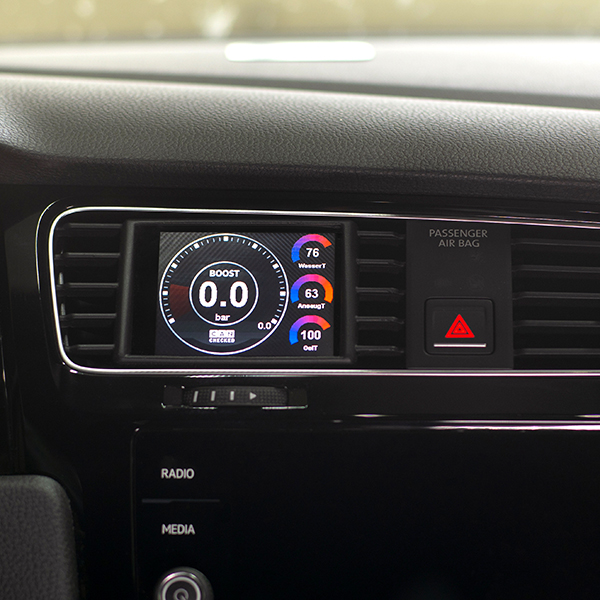

MFD32 Gen2 muuttaa tuuletusaukkosi älykkääksi näytöksi, jossa on ominaisuuksia, joita et halua missata. Näyttö on suunniteltu niin, että kuka tahansa voi asentaa ne.

• Täydellinen integraatio: Mallikohtaisen asennuksen myötä, ilma edelleen ohjautuu tuuletusritilän reunoista
• Can Bus: Tarkkojen ajoneuvotietojen luku mahdollisuus, OEM tason diagnostiikka
• Vaihdenäyttö: Näe nopeus ja kierrosluvut suoraan näytöltä
• Kosketusnäyttö: Navigoi helposti eri näyttöjen ja tietojen välillä
• Räätälöinti: Suunnittele näyttö täysin omanlaiseksi, lisää omia kuvia tai start up animaatio
• Lisätulot: Liitä jopa 4 analogista tuloa ja etanoli-anturi suoraan näyttöön
• CAN muutokset: Käytä näyttöä näppäimistönä lähettääkseen omia CAN tietoja
• Muokattavat hälyttimet: Täysin kustomoitu valikko jolla voit säätää näytön näyttämään suuren hälytys viestin esim. jos pakokaasujen lämpötila ylittää 900 astetta
• Dataloggaus: Logita ja tallenna data sisäiseen SD korttiin analysointia varten
• Performance mittuas: Mittaa 0-100, 100-200 tai 0-200 integroidulla mittajärjestelmällä
• DTC*: Lue ja poista vikakoodeja moottorinohjain laitteesta, TCU, ABS ja neliveto järjestelmästä
• Himmennys*: Näyttö himmenee automaattisesti muiden näyttöjen kanssa

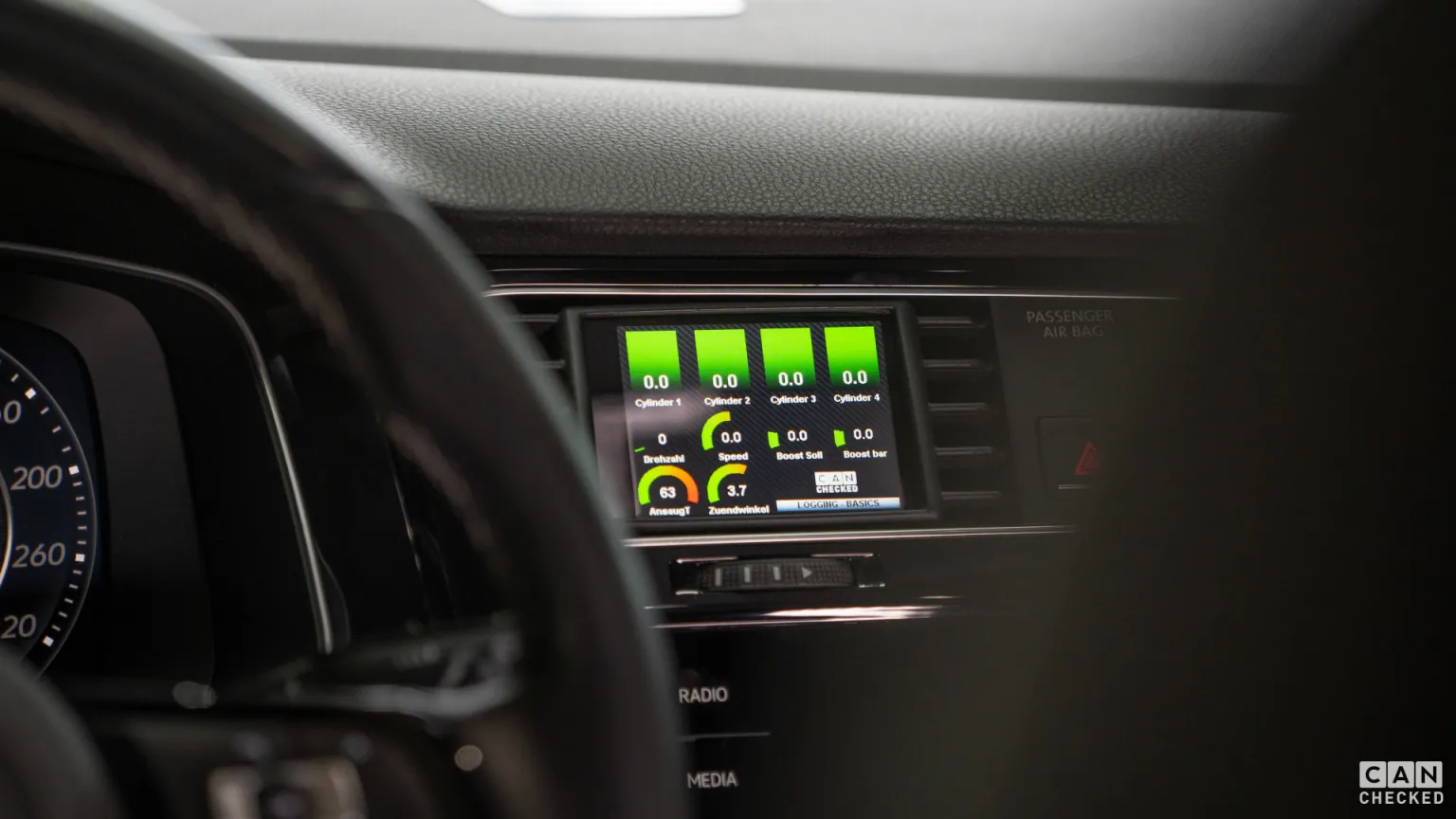

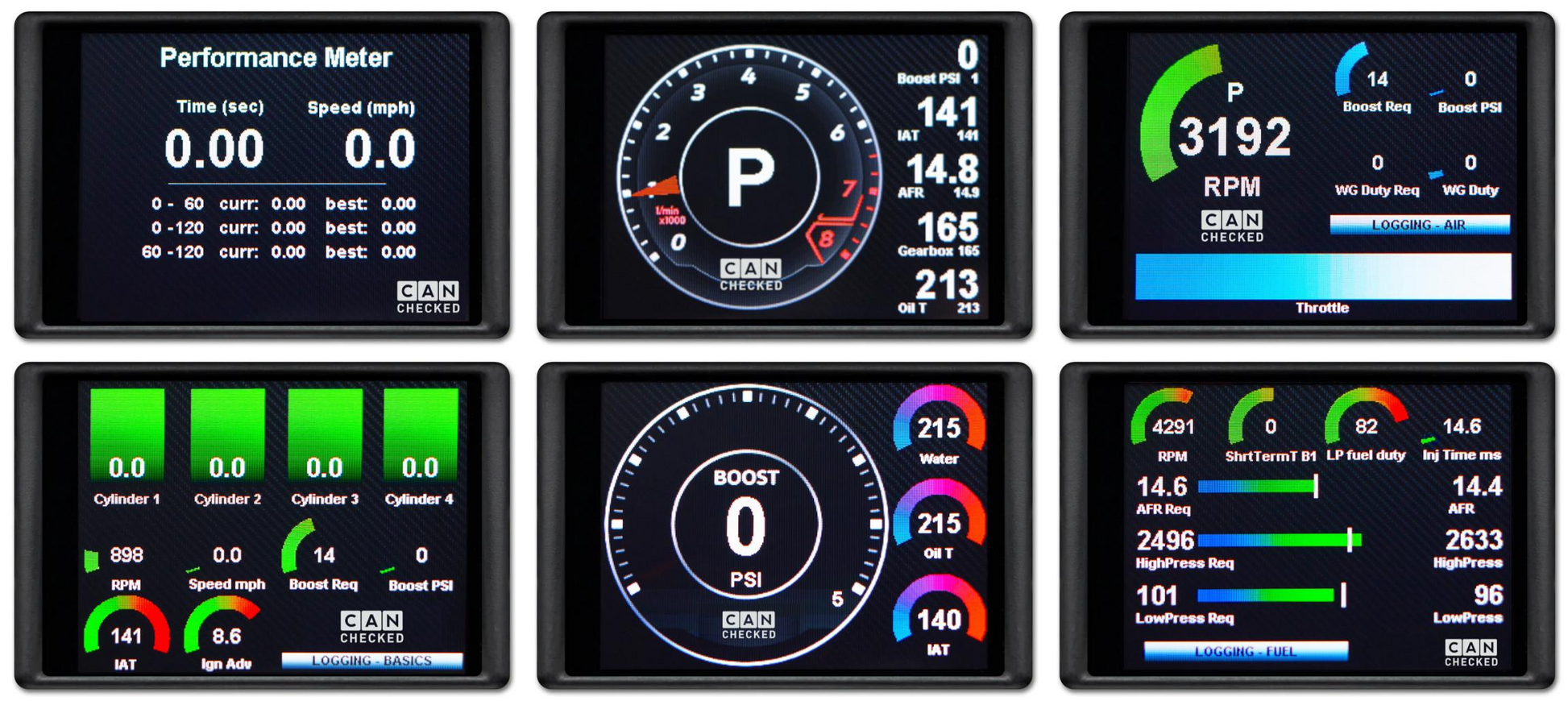

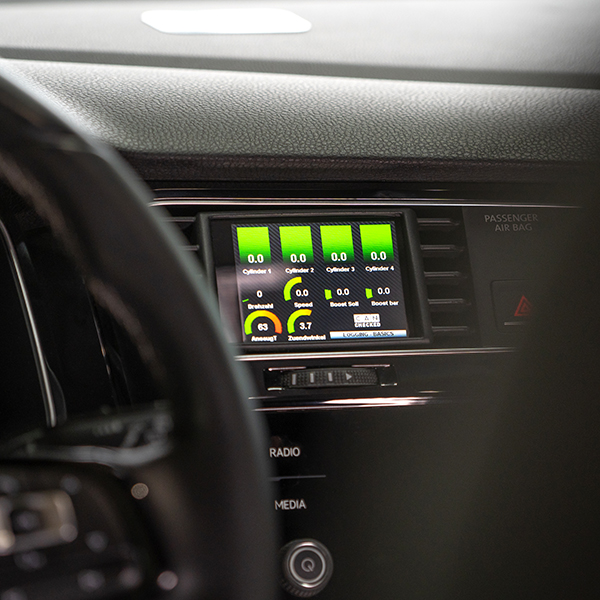

Näytön näkymän muokkaus:

• Näyttöön on valmiiksi asennettu muutamat omat sivut/näkymät
• Luo omat näkymät
• Jopa kymmenen eri sivua mahdollista tallentaa
• Jopa 20 erilaista widgettiä (sensori arvot, analoginen osoitin, nopeus palkki - poikittain tai pitkittäin, pyöreät näyttö näkymät)
• Widgetit helposti muokattavissa - Eri koot ja sijainnit
• Värimaailma täysin muokattavissa
• Jopa 64 widgettiä yhdellä sivulla

Display Setup Software - DSS

CANchecked DSS:llä voit mukauttaa näyttöäsi täysin. Integroidun logikatseluohjelman avulla voit ladata ja tarkastella log -tiedostoja. Lisäksi Can-Logger on integroitu. Integroitu TRI-editori, jolla voit säätää antureita (riippumatta siitä, onko se Can Bus tai sisäinen): Määritä min-/max-arvot varoituksille ja muuta antureidesi nimiä.

Tuetut arvot

Monet asiakkaat kysyvät aina: Mitä arvoja saan ECU:sta. Vastaus: KAIKKI.

Näyttö tukee Can Bus -tietokyselyä (UDS, TP2, valmistajakohtaiset protokollat) sekä datakyselyä K-Linen kautta (ISO 9141).

Oletusarvoisesti näyttösi toimitetaan ennalta määritetyillä TRI/TRX-tiedostoilla. Tiedostoissa on määritelty kaikki anturit, joita pyydetään. Nämä vaihtelevat moottorista toiseen. Tässä on yleinen lista mitattavista arvoista:

Lämpötilat:

• Pakokaasun lämpötila, jäähdytysnesteen lämpötila, öljyn lämpötila, imulämpötila, ulkolämpötila, bensiinin lämpötila, DSG-lämpötila.

Paineet:

• Ahtopaine, ympäristön paine, polttoaineen paineen esisyöttöpumppu, railpaine.

Lambda/seos

• Lambda-arvo, ruiskutusaika, lyhytaikainen lambda-säätö, pitkäaikainen lambda-säätö

Muut:

• RPM, ilmamassa, ajoneuvon nopeus, kaasun asento, sytytysennakko, ennakon korjaus, N75-ajoitus %, jännite, vääntömomentti, vaihde, dieselkohtaiset arvot

Jos arvoja puuttuu, ne voidaan lisätä myöhemmin.

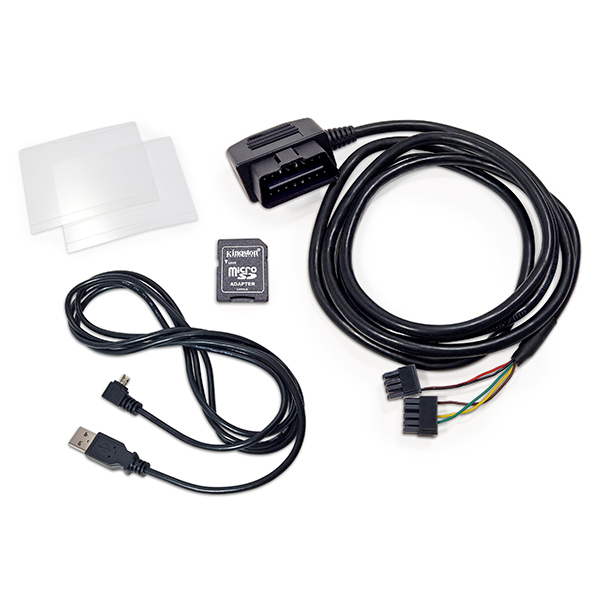

Mukana toimitetaan:

• MFD32 Gen2 data näyttö tuuletin ritilään vasemmalta ohjattaviin autoihin
• vehicle-specific connection cable
• Asennusohje
• USB kaapeli
• SD kortti (asennettu näyttöön valmiiksi)
• SD kortti adapteri
• Näytön suoja (estää heijastuksia)

Yhteys ja laajennus

Kaikki anturit voidaan kytkeä neljän analogisen tulon kautta - tuemme lineaarisia 0-5V sekä NTC-antureita.
Omat CANchecked anturimme tallennetaan oletusarvoisesti TRI-/TRX-tiedostoihin, ja ne tarvitsee vain kytkeä:

• AIN1: Lämpötilaanturi (NTC01)
• AIN2: Pakokaasun lämpötila-anturi type K (TCC01)
• AIN3: Paineanturi 0-10 Bar (FLP01)
• AIN4: ahtopaineanturi 0-5,5 Bar absolute (BST01)

Kytkentään voit käyttää esiasennettua AIN-johtosarjaamme.

Analogisten antureiden lisäksi voit liittää myös ulkoisen vaihdevalaisimen kahdeksalla LEDillä. Tämä voi vilkkua eri väreinä, nopeusrajoitukset ja värit voidaan määrittää suoraan näytölle.

Voit liittää etanolin anturin suoraan näyttöön. Tarvitset pullup-vastuksen (10K) 5V ja signaalin väliin. Sitten voit tarkastella ja logittaa etanolipitoisuuden ja lämpötilan suoraan näytöltä.

Edistyneet toiminnot

Math-Channel avulla voit laskea antureita keskenään. User-Table antaa sinulle mahdollisuuden luoda lisää antureita 2D- tai 3D-kartoilla.

Valinnaiset lisävarusteet

• CC24000 SLM08 - ulkoinen kytkentävalaistusmoduuli
• CC22780 ANC04 - nelisuuntaiset AIN-johtosarjat
• CC22100 CBD08 - kahdeksansuuntainen Can Distribution Hub
• CC22902 NTC01 - lämpötila-anturi 1/8 tuuman NPT
• CC22903 TCC01 - type K converter 0-1250°C
• CC22901 FLP01 - Paineanturi 0-10 Bar (145psi) M10x1
• CC22900 BST01 - Paineanturi 0-5,5 Bar absolute (80psi)

*ei käytettävissä kaikissa protokollissa
